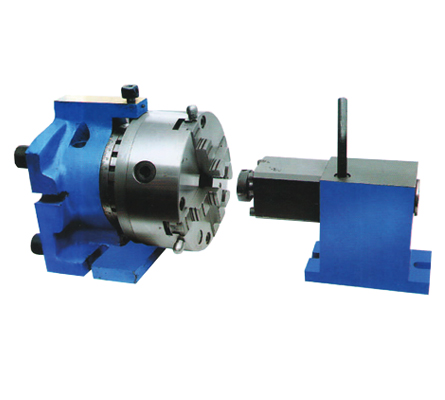

Contact SupplierIndexing Milling Fixture - Horizontal & Vertical
(With Chuck & Tail Stock)
Technical Specification | |||||||||
S. No | Model No. | Length (mm) | Width (mm) | Height(mm) | Std. Indexing Positions | Approx. Weight (Kg) | Center Height | Chuck Details | Indexing Accuracy |
1. | IMF H/V 080 | 200 | 110 | 185 | 24 | 24 | 85 | With 80 mm 3 jaws chucks | 0.03 15 s |
2. | IMF H/V 100 | 200 | 110 | 185 | 24 | 25 | 85 | With 100 mm 3 jaws chucks | 0.03 15 s |
3. | IMF H/V 125 | 200 | 110 | 185 | 24 | 30 | 85 | With 125 mm 3 jaws chucks | 0.03 15 s |
4. | IMF H/V 160 | 225 | 140 | 240 | 24 | 45 | 120 | With 160 mm 3 jaws chucks | 0.03 15 s |
5. | IMF H/V 200 | 225 | 140 | 240 | 24 | 50 | 140 | With 200 mm 3 jaws chucks | 0.03 15 s |
