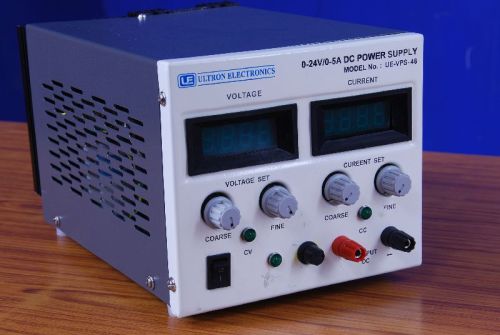

0-250V,0-5A DC Power Supply

Listing ID #4103349

specifications for 0-24v/0-5a variable dc power supply

1.  model no                             :  ue-vps-46.

2.  mains input                         :  230v, +10%, 50hz,   single                                                            phase.

3.  type                                    :  cv/cc.

  4.  output            a) voltage    :  0-24v variable continuously                                                         with coarse & fine  potentiometer

                                                     mounted on front panel.

                            b) current    :  0-5a variable continuously with

                                                  coarse & fine potentiometer                                                            mounted on front panel.

  5.  line regulation                   :  + 0.1% max. Output voltage for +10% change in mains

                                                     input voltage.

  6.  load regulation                  :  + 0.1% max. Output voltage change for  no-load  to full    load or vice-versa.

 7.  ripple                                  :  less than 2mv r.m.s.

8.  protections                           :  a) unit is protected by input fuse.

                                                   b) unit is protected against input surges.

                                                   c) output is protected against over loads &

                                                        continuous short circuits

 9.  indication(s)                       :   a) one led for input

                                                    b) one led each for  cv and                                                            cc  indication

                                                    c) one 3½ digit digital panel                                                               meter is provided

                                                         to read output voltage.

                                                    d) one 3½ digit digital panel                                                               meter is provided

                                                         to read output current.

 10.  controls                             :   a) one on/off switch to                                                                   on/off the unit.

                                                    b) one core and one fine                                                                  potentiometer to control                                                                the output voltage from 0 to                                                           32v.

                                                    c) one core and one fine                                                                  potentiometer to  control                                                               the  output current  from

                                                           0 to 20a.

                                      note  :   d) one potentiometer with                                                                 locknut is provided for

                                                         over voltage setting  if                                                                    required.

 11.   mechanical                         :   bench top / 19” rack                                                                     mounting as required by

                                                     you.

 12.  cooling                               :   natural air cooling.

 13.  operating environment        :   1) 0°c to +50°c

14.  terminals                            :   banana socket(s) at front                                                               panel & piri  terminal  strip                                                             with  remote sensing at                                                                   rear panel if  required.
